RC系列單作用通用液壓千斤頂
型號說明：
單作用通用型液壓千斤頂是設計為在任何安裝位置使用的千斤頂
型號：RC系列
承載能力：5-100 Ton
行程：25-350 mm
最大工作壓力：70MPa（700Bar)
服務熱線：400-800-7282
產品特性：
◆ 外環螺紋、柱塞螺紋和底部安裝孔使得定位方便(對多數型號而言)
◆ 設計為在任何安裝位置使用
◆ 高強度合金鋼經久耐用
◆ 單作用，彈簧回縮
◆ 防塵密封圈可減少污染，延長液壓缸使用壽命

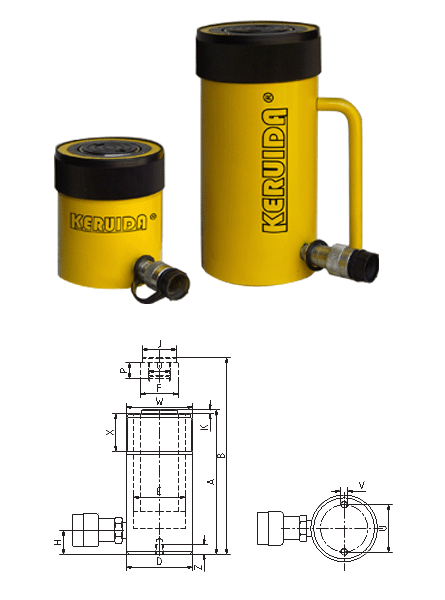

承載能力 Ton(Kn) | 行程 (mm) | 型號 | 有效 面積 (cm2) | 液壓油 容積 (cm3) | 本體高度 A (mm) | 伸展高度 B (mm) | 外徑 D (mm) | 油缸內徑 E (mm) | 柱塞直徑 F (mm) | 鞍座 直徑 J (mm) | 重量 (Kg) |
5 （49.5） | 25 | RC5-25 | 7.1 | 18 | 110 | 135 | 40 | 30 | 25 | 24.5 | 1.1 |
50 | RC5-50 | 35 | 140 | 190 | 1.3 | ||||||
75 | RC5-75 | 53 | 165 | 240 | 1.6 | ||||||
125 | RC5-125 | 88 | 215 | 340 | 1.9 | ||||||
175 | RC5-175 | 124 | 273 | 448 | 2.4 | ||||||
230 | RC5-230 | 162 | 323 | 553 | 2.8 | ||||||
10 （111.3） | 25 | RC10-25 | 15.9 | 40 | 89 | 114 | 60 | 45 | 38 | 35 | 2 |
50 | RC10-50 | 79 | 120 | 170 | 2.6 | ||||||
100 | RC10-100 | 159 | 170 | 270 | 3.6 | ||||||
150 | RC10-150 | 237 | 220 | 370 | 4.7 | ||||||
200 | RC10-200 | 318 | 295 | 495 | 5.6 | ||||||
250 | RC10-250 | 397 | 345 | 595 | 6.5 | ||||||
300 | RC10-300 | 477 | 400 | 700 | 7.5 | ||||||
350 | RC10-350 | 556 | 450 | 800 | 8.2 | ||||||
15 （148.6） | 25 | RC15-25 | 21.2 | 59 | 124 | 149 | 70 | 52 | 42 | 38 | 3.3 |
50 | RC15-50 | 119 | 149 | 199 | 4.2 | ||||||
100 | RC15-100 | 237 | 200 | 300 | 5.1 | ||||||
150 | RC15-150 | 356 | 270 | 420 | 6.8 | ||||||
200 | RC15-200 | 475 | 320 | 520 | 8.2 | ||||||
250 | RC15-250 | 594 | 370 | 620 | 9.5 | ||||||
300 | RC15-300 | 712 | 420 | 720 | 11 | ||||||
350 | RC15-350 | 831 | 470 | 820 | 12 | ||||||
25 （232.2） | 25 | RC25-25 | 33.2 | 83 | 139 | 164 | 85 | 65 | 56 | 50 | 5.9 |
50 | RC25-50 | 166 | 165 | 215 | 6.4 | ||||||
100 | RC25-100 | 332 | 215 | 315 | 8.2 | ||||||
150 | RC25-150 | 497 | 270 | 420 | 9.8 | ||||||
200 | RC25-200 | 663 | 351 | 515 | 12.1 | ||||||
250 | RC25-250 | 892 | 370 | 620 | 14.1 | ||||||
300 | RC25-300 | 995 | 420 | 720 | 16.1 | ||||||
350 | RC25-350 | 1161 | 470 | 820 | 17.5 | ||||||
30 （309.1） | 200 | RC30-200 | 44.2 | 883 | 380 | 580 | 100 | 75 | 56 | 50 | 17.9 |
55 （549.5） | 50 | RC55-50 | 48.5 | 393 | 176 | 226 | 135 | 100 | 80 | 71 | 17 |
100 | RC55-100 | 758 | 227 | 327 | 21 | ||||||
160 | RC55-160 | 1256 | 270 | 430 | 25 | ||||||
325 | RC55-325 | 2551 | 450 | 775 | 40 | ||||||
75 （726.7） | 150 | RC75-150 | 103.8 | 1557 | 280 | 430 | 148 | 115 | 95 | 71 | 29 |
300 | RC75-300 | 3114 | 465 | 765 | 35 | ||||||
100 （1001.5） | 160 | RC100-160 | 143.1 | 2290 | 357 | 517 | 180 | 135 | 105 | 71 | 60 |
260 | RC100-260 | 3721 | 449 | 709 | 82 |
